Гелезаливное пожаростойкое стекло ЩИТ
Гелезаливное пожаростойкое стекло Щит – собственная разработка компании ФОТОТЕХ. Светопрозрачная конструкция состоит из двух стеклянных полотен (маркировка 6М1), пространство между которыми заполнено специальным гелем. Противопожарная эффективность нашего гелезаливного пожаростойкого стекла ЩИТ доказана испытаниями в соответствии с ГОСТ 30826-2014 и ГОСТ 33000-2014 и подтверждена сертификатами.

Наши стекла могут сочетать и совмещать между собой различные свойства

Защитные
С регулируемой прозрачностью
Электрообогреваемые
Солнцезащитные
Шумоизоляционные
Декор
Фототех

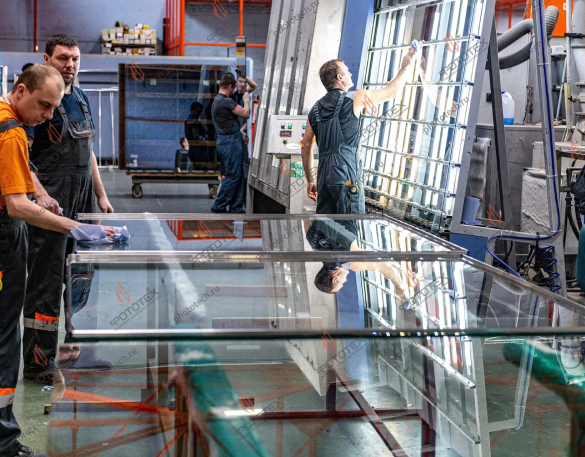

Изготовление стеклянных противопожарных конструкций

Собственная производственная площадка компании ФОТОТЕХ оснащена инновационным оборудованием. Мы можем изготовить на заказ светопрозрачные конструкции с огнестойкими стеклами любого размера и конфигурации. Предел огнестойкости стеклянной системы зависит от толщины гелевого состава. Стеклопакеты нашего изготовления способны противостоять критическим состояниям на протяжении 15-90 минут по характеристикам E, I, W.
Прикрепить файл
* принимаются файлы в формате docx, pdf, zip, rar

Механизм обеспечения огнестойкости

В специальном геле, который размещается между двумя стеклянными полотнами стеклопакета, содержится в большом количестве влага. При нагревании гелезаливного стекла до температуры свыше +100 ℃, влага, связанная химически, начинает высвобождаться. Постепенное нагревание геля приводит к его помутнению. Огнестойкое стекло теряет светопропускную способность, становясь непрозрачным.

Влага, выделяемая при повышении температуры, предотвращает нагрев стекла до определенных ГОСТами параметров.

Гелезаливное пожаростойкое стекло ЩИТ имеет важное отличие от многослойного стеклянного полотна. Гель здесь кристаллизуется под воздействием высокой температуры. В многослойных противопожарных конструкциях происходит расширение тонких гелевых слоев.

Преимущества противопожарной продукции от ФОТОТЕХ

Огнестойкие гелезаливные стекла нашего производства выгодно отличаются от российских и зарубежных стеклянных полотен многослойной конструкции. Некоторые параметры продукции ФОТОТЕХ гораздо выше импортных изделий.

Гелезаливное пожаростойкое стекло ЩИТ обладает следующими достоинствами в использовании:

  • Оно выдерживает отрицательные температуры до -30 ℃ без повреждений.
  • Стеклопакет может длительное время работать в условиях повышенных температур (до +40 ℃).
  • Гель внутри стеклоблока размещается равномерно, без пузырьков и посторонних вкраплений.
  • Противопожарные конструкции отличаются высокой стойкостью к влаге.
  • Огнестойкость наших стекол может достигать значения EIW 90.
  • Класс ударостойкости по ГОСТу 30826-2014 соответствует СМ2. Применение закаленных полотен позволяет повысить его до СМ3, СМ4.
  • Противопожарный стеклоблок характеризуется повышенными свойствами по звукоизоляции (до 30 дБ).
  • Коэффициент теплопроводности конструкции составляет 0,2 м² К\Вт.
  • Стоимость нашей продукции в несколько раз ниже, чем зарубежных аналогов.

    Коэффициент направленного светопропускания стеклянного полотна изменяется меньше, чем на 2 %. Гелезаливное стекло характеризуется высокой степенью прозрачности, отсутствием тонального окрашивания.

    Область применения противопожарных гелезаливных стекол

    Высокие технические и эксплуатационные характеристики гелезаливных пожаростойких стекол ЩИТ способствуют активному использованию продукции в различных сферах. Противопожарные конструкции данного типа можно применять в зданиях и сооружениях любого назначения. Светопрозрачные системы устанавливаются внутри строений с определенными требованиями по огнестойкости. Их часто используют в качестве фасадного остекления, если установлены нормативы по показателям Е, I, W.

    Производственные возможности компании ФОТОТЕХ

    У нас можно заказать гелезаливные противопожарные стекла разных габаритов – от 200 х 300 мм до 2 000 х 5 000 мм. По желанию клиента укомплектуем стеклопакеты тонированными, закаленными полотнами. Дополнительно гелезаливное стекло можно декорировать тонировочными пленками под определенный дизайн.

    Характеристики гелезаливных пожаростойких стекол ЩИТ

    Предел огнестойкости конструкции по ГОСТу 33000-2014 Толщина стеклянного полотна при внутреннем остеклении (мм) Вес гелезаливного стекла (кг/м3) Марка стеклопакета
    EI15 / EW15 (v) 18 35 ЩИТ-206-15
    EI30 / EW30 (v) 20 40 ЩИТ-203-30
    EI45 / EW45 (v) 24 45 ЩИТ-202-45
    EI60 / EW60 (v) 28 50 ЩИТ-201-60
    EI90 / EW90 (v) 38 60 ЩИТ-204-90

    При использовании стеклянных полотен для наружного остекления требуется УФ-фильтр.

    ФОТОТЕХ предлагает взаимовыгодное сотрудничество для физических, юридических лиц, индивидуальных предпринимателей. Мы гарантируем высокое качество продукции собственного изготовления, прозрачное ценообразование, доступную стоимость, оперативное изготовление гелезаливных стекол. Доставляем заказы во все регионы России, страны СНГ.

    Фототех

    Изготовление гелезаливных пожаростойких стекол ЩИТ нестандартных габаритов и конфигурации

    Отправьте нам заявку на проектирование противопожарных конструкций по индивидуальным требованиям. Наши сотрудники оперативно свяжутся с вами.
    Прикрепить файл
    * принимаются файлы в формате docx, pdf, zip, rar
    Объекты с многослойным огнестойким стеклом
    • Бизнес-центр
      Бизнес-центр "Прогресс"
    • ГМЗ
      ГМЗ "Царицыно"
    • Городская клиническая больница № 1 им. Н.И. Пирогова
      Городская клиническая больница № 1 им. Н.И. Пирогова
    • Гостиница

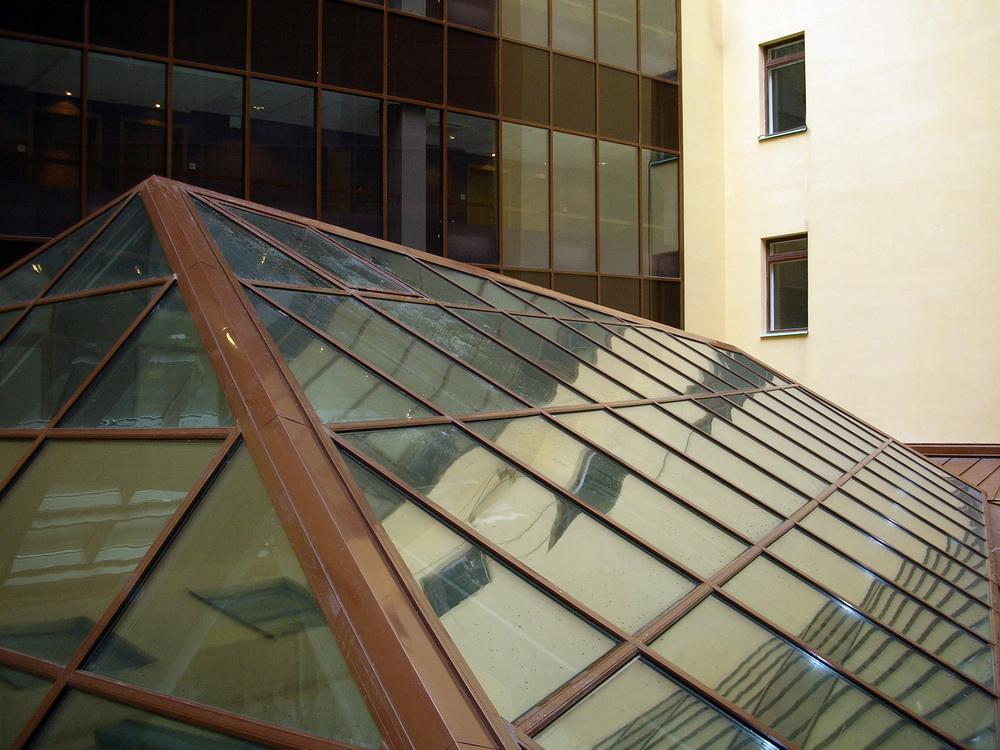

      Гостиница "Courtyard by Marriott St. Petersburg Vasilievsky", г. Санкт-Петербург

      Наши стекла могут сочетать и совмещать между собой различные свойства

      • Защитное стекло
        Защитные стекла препятствуют проникновению в огораживаемые помещения. Классы ударостойкости, взломостойкости и пулестойкости подтверждаются различными испытаниями. Подробнее защитные стекла
      • Стекло с регулируемой прозрачностью
        Смарт-стекло с электроуправляемым светорассеиванием (электрохромное стекло) за нескольких секунд может стать либо полностью матовым (непрозрачным), либо наоборот – полностью прозрачным. Подробнее смарт-стекло регулируемой прозрачностью
      • Электрообогреваемое стекло
        Электрообогреваемое стекло внешне нисколько не отличается от обычного, но является настоящим техническим чудом. Оно не только греет воздух в доме, но и способствует установлению комфортного микроклимата и гарантирует существенную экономию тепловых ресурсов. Подробнее электрообогреваемое стекло
      • Солнцезащитное стекло
        Светоотражающее стекло с зеркальным покрытием, обеспечивает защиту от солнечного излучения. Подробнее архитектурные стекла
      • Шумоизоляционное стекло
        Благодаря возможности применения в своем составе нескольких слоев пленки стекло обеспечивает улучшенные звукоизоляционные характеристики. Подробнее триплекс
      • Декор стекла
        Новейшие техники позволяют располагать светодиоды внутри стекла практически в любом порядке, а с помощью лазера наносить тонкие и сложные узоры. Подробнее декор стекол

      Гелезаливное пожаростойкое стекло ЩИТ – это уникальная разработка компании ФОТОТЕХ, которая представляет собой однокамерный пакет, выполненный из стекла марки 6М1 (для некоторых видов изделия применяется марка 4М1). Стекла ЩИТ, выполненные по гелезаливной технологии, структурно отличаются от пожаростойких полиплекс стекол, в которых чередуются тонкие слои листового стекла и огнезащитного геля («слоеный пирог»). Гелезаливное стекло ЩИТ – это не многослойное стекло, а триплекс (стекло/гель/стекло). Межстекольное пространство заполняется специальным абсолютно прозрачным высокоэффективным пожаростойким гелем отечественного производства. Толщина заливки геля зависит от необходимого предела огнестойкости изделия. Стеклопакеты полностью изготавливаются на нашем производстве.

      Противопожарная эффективность нашего продукта доказана испытаниями в соответствии с ГОСТ 30826-2014 и ГОСТ 33000-2014 и подтверждена сертификатами. Стекло ЩИТ выдерживает критические состояния по показателям E, I, W от 15 до 90 минут.

      Наш продукт отличается стабильным качеством и обладает следующими характеристиками:

      • Изменение коэффициента направленного пропускания света не более 2%;
      • Коэффициент направленного пропускания света в диапазоне от 75 до 80%;
      • Звукоизоляция 30 (0; -2) Дб;
      • Коэффициент теплопроводности 0,2 м² К\Вт.

      Суть механизма обеспечения огнестойкости

      Принцип работы гелезаливного противопожарного стекла основан на высоком содержании химически связанной влаги, которая начинает выделяться при температуре, превышающей 100 °C. Выделяемая влага высвобождается постепенно по мере прогрева гелевого слоя, а стекло при этом процессе постепенно становится непрозрачным. Выпариваясь, влага не дает стеклу прогреться выше определенных ГОСТом значений, поэтому огнестойкость стекла зависит от химического состава и толщины гелевого слоя. Важное отличие геля, применяемого при производстве гелезаливного стекла – в его особых свойствах: при воздействии огня внутренний слой геля не расширяется, как в многослойных стеклах, а кристаллизуется.

      Преимущества нашего продукта

      Наше огнестойкое стекло обладает уникальными характеристиками и не уступает отечественным и европейским многослойным (полиплекс) стеклам, а по некоторым позициям даже превосходит их:

      • Морозостойкость до -30°C (отсутствие дефектов после выдержки в течение 14 суток);
      • Максимальная долговременная температура эксплуатации при + 40°C;
      • Устойчивость к воздействию влаги;
      • Высокая степень огнестойкости (вплоть до EIW 90);
      • Высокая степень прозрачности/отсутствие тонального окраса стекла;
      • Равномерность гелевой структуры внутри стеклопакета;
      • Отсутствие посторонних вкраплений и пузырьков (даже по краям!);
      • Высокая прочность и безопасность (стекло соответствует классу защиты по ударостойкости СМ2 (ГОСТ 30826-2014), а при использовании закаленного стекла по СМ3 или СМ4);
      • Низкая стоимость (в разы) в сравнении с европейским пожаростойким многослойным стеклом.

      Сферы применения гелезаливного стекла ЩИТ

      Технические особенности позволяют широко использовать наш продукт при возведении зданий различного назначения и использовать его как для внутренних противопожарных светопрозрачных конструкций с пределами огнестойкости EIW, так и для внешнего фасадного противопожарного остекления в ситуациях, когда ТЗ или особые ТУ на сооружение предъявляют к фасадному остеклению требования не только по показателю потери целостности Е, но и по показателям I и W.

      Возможности изготовления огнестойкого стекла ЩИТ

      По желанию заказчика изделия могут быть практически любого размера и изготавливаться с применением закаленных или тонированных стекол. Для решения различных дизайнерских проектов возможно применение декоративных тонирующих пленок с наружной стороны стекла.

      • Минимальные размеры – 200 мм х 300 мм.
      • Максимальные размеры – 2000 мм х 3000 мм.

      Параметры производимых стекол

      Предел огнестойкости ( по ГОСТ 33000-2014) Индекс стекла внутризаводской Толщина стекла (для внутреннего остекления)* Удельная масса стекла
      EI15 / EW15 (v) ЩИТ-206-15 18мм 35кг/м²
      EI30 / EW30 (v) ЩИТ-203-30 20мм 40кг/м²
      EI45 / EW45 (v) ЩИТ-202-45 24мм 45кг/м²
      EI60 / EW60 (v) ЩИТ-201-60 28мм 50кг/м²
      EI90 / EW90 (v) ЩИТ-204-90 38мм 60кг/м²

      * Для наружного применения необходим дополнительный УФ-фильтр.

      Компания ФОТОТЕХ гарантирует высокое качество и привлекательные условия поставок. Продукт изготавливается полностью на нашем производстве, что обеспечивает оптимальное ценообразование и короткие сроки изготовления. Доставка осуществляется в любой регион РФ/СНГ.
